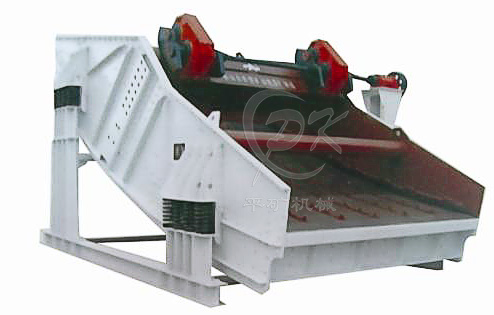

XZD香蕉篩


XZD香蕉型振動篩分機是一種自同步重型等厚篩,廣泛應用于礦山大物料量采選作業中的篩選處理。我公司在消化吸收國外先進技術基礎上,自行設計生產的XZD香蕉型振動篩分機。

我們?cè)谶@里提供幫助:

輕松獲得您所需要的答案

分享到:
■ 產品特點
XZD香蕉型振動篩分機是一種自同步重型等厚篩,廣泛應用于礦山大物料量采選作業中的篩選處理。我公司在消化吸收國外技術基礎上,自行設計生產的XZD香蕉型振動篩分機。
與同樣規格傳統篩比較,XZD香蕉型振動篩分機處理量更大,其單位面積處理量為傳統分級篩的1.5~2倍。
XZD香蕉型振動篩分機在入料端有一斜坡面,先以34°開始,緊接著以一定數目的角度下降到大約為10°的出料端為止。篩面采用不同傾角的折線形式,從入料端到出料端物料層厚度是不變。各段篩面上物料量與流速比值穩定、料層高,呈現均勻狀態,篩分效率顯著提高,比相同有效面積振動篩的處理量提高1-2倍,對于細粒含量高,特別是物料中料度占分級粒度尺寸小于1/2的物料含量較大時,XZD香蕉型振動篩分機具有合格的篩分效率。

1、全部關鍵零部件均采用先進的ANSYS有限元分析軟件分析設計。
2、軸承、油封等標準件可以選用SKF等公司制造。
3、處理能力大,效率高。在同等條件下,香蕉篩可比其它類型的篩機增加處理能力40%~ 60%,效率在90%~95% 之間。
4、結構合理。香蕉篩側板上沒有焊接,橫梁全部采用目前流行的UC結構,剛度大,振動器驅動梁采用雙H梁結構,側板采用網狀結構,加強整機的強度,并進行了結構優化和振動分析。
5、加工精度高。不但能夠保證每個零件的加工精度,而且對所有加工件進行去應力處理,并確保潔凈組裝。
5、新型振動器。該振動器屬于螺旋齒輪驅動大功率振動器,采用外置可調偏心塊,同步齒輪采用高頻淬火、磨齒加工工藝,確保篩機以準確的速度和振幅平穩運轉。
6、性能可靠性高,運行平穩,偏擺小,噪音超低。


■ 技術參數
型號 篩面面積
(m2)
給料粒度
(mm)
處理量
(t/h)
篩面傾角 篩孔尺寸
(mm)
雙振幅
(mm)
電壓
(V)
功率
(kW)
ZXD1560 9 ≤300 80-400 5°-25° 5
段 篩 面

5-50 8-12 380 2x11
ZXD2060 12 110-500 2x15
ZXD2560 15 130-650 2x18.5
ZXD3060 18 160-750 2x22
ZXD3073 21.9 190-800 2x30
ZXD3642 15.12 130-650 2x15
ZXD3660 21.6 200-800 2x22
ZXD2590 22.5 200-800 2x22
ZXD3090 27 240-1100 2x30
ZXD3690 32.4 300-1350 2x37
